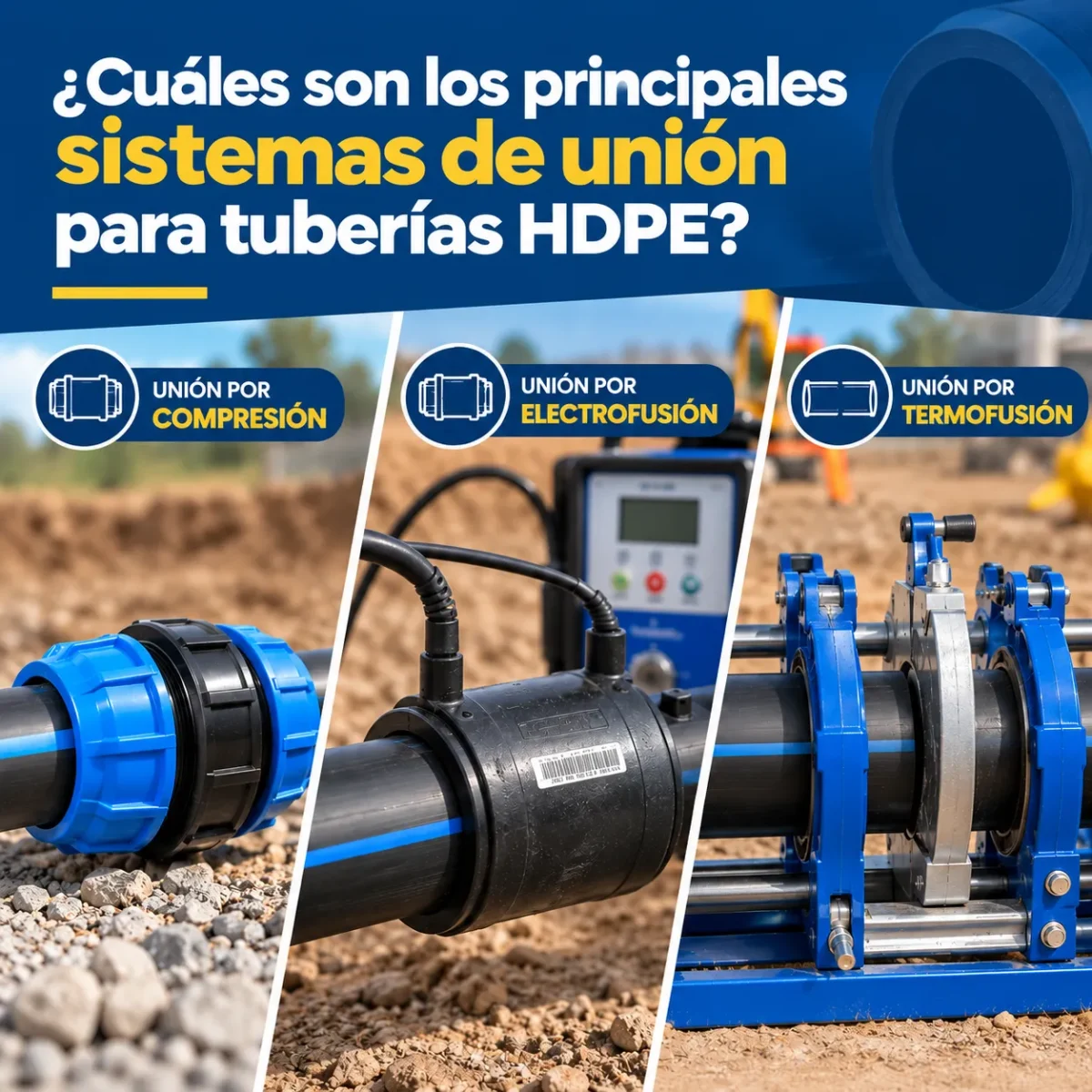

¿Cuáles son los principales sistemas de unión para tuberías HDPE?

Las tuberías HDPE (polietileno de alta densidad) son ampliamente utilizadas en proyectos hidráulicos gracias a su resistencia, flexibilidad, durabilidad y capacidad para trabajar en diferentes condiciones.

Sin embargo, para conseguir una instalación segura y eficiente, no basta con elegir correctamente la tubería. También es fundamental seleccionar el sistema de unión adecuado.

Los principales sistemas utilizados para unir tuberías HDPE son la termofusión, electrofusión, unión por compresión y conexión mediante bridas.


1. Termofusión HDPE

La termofusión es uno de los métodos más utilizados para unir tuberías HDPE.

Este procedimiento consiste en calentar los extremos de las tuberías o fittings hasta alcanzar la temperatura necesaria para ablandar el material.

Posteriormente, ambas superficies se unen aplicando una presión controlada.

Después del enfriamiento se obtiene una unión permanente, resistente y hermética.


Ventajas de la termofusión

• Genera uniones de alta resistencia.

• Ofrece excelente hermeticidad.

• Permite crear una red continua.

• Es adecuada para diferentes diámetros de tubería.

• Proporciona una unión permanente.


¿Dónde se utiliza?

La termofusión es frecuente en:

• Redes de agua potable.

• Sistemas de riego.

• Minería.

• Instalaciones industriales.

• Redes hidráulicas.

• Conducción de diferentes fluidos.

Para realizar correctamente este procedimiento es necesario utilizar una máquina de termofusión apropiada para el diámetro de la tubería y respetar los parámetros de calentamiento, presión y enfriamiento.


2. Electrofusión HDPE

La electrofusión utiliza fittings especialmente diseñados que incorporan resistencias eléctricas en su interior.

Durante la instalación, la tubería se introduce dentro del fitting y posteriormente se conecta una máquina electrofusora.

La máquina suministra corriente eléctrica a las resistencias internas del fitting, generando el calor necesario para fusionar de manera controlada las superficies del fitting y de la tubería.

Después del período de enfriamiento se obtiene una unión resistente y hermética.


Principales fittings de electrofusión

Dentro de una instalación HDPE por electrofusión podemos encontrar:

• Coplas.

• Codos de 45°.

• Codos de 90°.

• Tees.

• Coplas de reducción.

• Tapping tee.

• Otros accesorios especiales.


Ventajas de la electrofusión

• Excelente hermeticidad.

• Alta resistencia.

• Permite trabajar en espacios reducidos.

• Facilita reparaciones de redes.

• Permite realizar ampliaciones y derivaciones.

• Entrega precisión durante el proceso de unión.


¿Dónde se utiliza?

La electrofusión es común en:

• Redes de agua.

• Instalaciones industriales.

• Minería.

• Reparaciones de tuberías.

• Ampliaciones de redes.

• Derivaciones de tuberías existentes.

Antes de realizar una electrofusión es fundamental preparar correctamente la superficie de la tubería.

La zona de unión debe limpiarse y rasparse de acuerdo con el procedimiento correspondiente.

La presencia de suciedad, humedad u otros contaminantes puede afectar la calidad de la unión.


3. Fittings HDPE de compresión

La unión por compresión es un sistema mecánico utilizado para conectar tuberías HDPE sin necesidad de aplicar calor.

Los fittings de compresión incorporan diferentes componentes internos que permiten sujetar y sellar la tubería al momento de apretar la conexión.

Este sistema destaca especialmente por su facilidad y rapidez de instalación.


Fittings de compresión más utilizados

Entre los accesorios más habituales se encuentran:

• Coplas.

• Codos.

• Tees.

• Terminales.

• Reducciones.

• Válvulas bola.

• Adaptadores.


Ventajas de la unión por compresión

• Instalación sencilla.

• No requiere máquina de termofusión.

• No requiere máquina electrofusora.

• Permite realizar instalaciones rápidamente.

• Existe una amplia variedad de fittings.

• Facilita determinadas labores de mantenimiento.


¿Dónde se utiliza?

Los fittings HDPE de compresión son ampliamente utilizados en:

• Sistemas de riego.

• Agricultura.

• Redes de distribución de agua.

• Instalaciones domiciliarias.

• Proyectos hidráulicos.

• Redes de pequeña y mediana escala.

Para conseguir una instalación segura es importante seleccionar fittings compatibles con el diámetro y la presión de trabajo de la tubería.


4. Unión de HDPE mediante bridas

Las conexiones mediante bridas son especialmente importantes cuando una tubería HDPE necesita conectarse con válvulas, bombas u otros componentes de una instalación hidráulica.


Normalmente este sistema utiliza elementos como:

• Stub end o portabrida HDPE.

• Flange o brida.

• Pernos.

• Empaquetaduras.

El stub end se conecta a la tubería HDPE y permite posteriormente realizar una conexión bridada con otro elemento de la instalación.


¿Dónde se utilizan las conexiones bridadas?

Este tipo de conexión es especialmente útil para unir tuberías HDPE con:

• Válvulas industriales.

• Bombas de agua.

• Flujómetros.

• Tuberías metálicas.

• Sistemas de control.

• Equipos industriales.

• Otros componentes hidráulicos.

Una de sus principales ventajas es que permite desmontar posteriormente la conexión.

Esto facilita las labores de inspección, mantenimiento o reemplazo de válvulas y equipos.


¿Qué sistema de unión para HDPE elegir?

No existe un único método adecuado para todas las instalaciones.

La elección dependerá de las características específicas de cada proyecto.


Diámetro de la tubería

El diámetro de la tubería puede determinar qué sistema resulta más práctico y qué tipo de equipamiento será necesario para realizar la instalación.

Presión de trabajo

Las tuberías y fittings deben ser compatibles con la presión de operación del sistema.

Por esta razón, siempre es importante revisar las especificaciones técnicas antes de seleccionar los materiales.

Tipo de instalación

Un sistema de riego, una red de agua potable, una instalación industrial o un proyecto minero pueden presentar necesidades completamente diferentes.

Espacio disponible

Cuando existe poco espacio para trabajar, algunos sistemas pueden facilitar considerablemente la instalación.

La electrofusión, por ejemplo, puede ser especialmente útil en zonas donde las condiciones de trabajo dificultan otros procedimientos.

Necesidad de desmontar la conexión

Cuando una tubería debe conectarse a válvulas, bombas u otros equipos que necesitarán mantenimiento, las conexiones mediante bridas ofrecen la posibilidad de desmontar posteriormente la instalación.

Equipamiento disponible

La termofusión y electrofusión requieren equipos específicos y procedimientos de instalación determinados.

Los fittings de compresión, en cambio, utilizan un sistema mecánico que no requiere aplicar calor.


Diferencias entre termofusión, electrofusión y compresión

Aunque estos sistemas permiten conectar tuberías HDPE, funcionan de manera diferente.

Termofusión: genera una unión permanente mediante la aplicación controlada de calor y presión.

Electrofusión: crea una unión permanente utilizando fittings con resistencias eléctricas internas y una máquina electrofusora.

Compresión: utiliza fittings mecánicos para sujetar y sellar la tubería sin aplicar calor.

Conexión mediante bridas: permite unir tuberías HDPE con válvulas, bombas, equipos y tuberías fabricadas en otros materiales.


¿Por qué es importante realizar correctamente las uniones HDPE?

La calidad de una red hidráulica depende en gran medida de sus conexiones.

Incluso utilizando tuberías y fittings adecuados, una instalación incorrecta puede generar problemas de funcionamiento o afectar la vida útil del sistema.


Entre los principales factores que deben considerarse se encuentran:

• Preparación correcta de las superficies.

• Limpieza de las tuberías y fittings.

• Alineación adecuada de los componentes.

• Uso de herramientas apropiadas.

• Respeto de los tiempos de calentamiento.

• Respeto de los tiempos de enfriamiento.

• Compatibilidad entre tuberías y accesorios.

• Selección adecuada según la presión de trabajo.

Seguir correctamente los procedimientos de instalación permite obtener conexiones más seguras, resistentes y duraderas.
