¿QUÉ SIGNIFICAN LAS NORMAS ANSI & DIN?
Normas ANSI y DIN: qué significan y por qué son importantes
Las normas ANSI y DIN son referencias técnicas utilizadas para establecer requisitos de fabricación, dimensiones, seguridad, desempeño y compatibilidad de productos. Son especialmente importantes en sectores como la construcción, minería, industria química, tratamiento de agua y sistemas de tuberías.
Su aplicación permite que válvulas, bridas, tuberías, conexiones y otros componentes cumplan criterios técnicos definidos y puedan integrarse correctamente en una instalación.
¿Qué significa ANSI?
ANSI corresponde a American National Standards Institute o Instituto Nacional Estadounidense de Estándares.
Este organismo coordina y acredita normas utilizadas principalmente en Estados Unidos. En el sector industrial, el término ANSI suele relacionarse con estándares desarrollados por organizaciones como ASME, especialmente para tuberías, válvulas y bridas.
Los componentes de este sistema normalmente se identifican mediante clases de presión como:
Class 150
Class 300
Class 600
Class 900
La clase indica el nivel de presión y temperatura que puede soportar un componente de acuerdo con su material y condiciones de trabajo. Por lo tanto, una clasificación Class 150 no significa simplemente que el producto soporte 150 psi en cualquier situación.
¿Qué significa DIN?
DIN corresponde a Deutsches Institut für Normung o Instituto Alemán de Normalización.
Sus normas fueron desarrolladas en Alemania y son ampliamente utilizadas en Europa y otros mercados internacionales. Muchos estándares DIN también se encuentran relacionados con normas europeas EN e internacionales ISO.
En tuberías, válvulas y bridas, el sistema DIN suele utilizar la designación PN, que significa presión nominal. Algunos valores habituales son:
PN 10
PN 16
PN 25
PN 40
Por ejemplo, un componente PN 16 está diseñado para trabajar bajo condiciones de presión establecidas por la norma correspondiente. Su capacidad real también puede variar según el material, la temperatura y el tipo de fluido.
Principales diferencias entre ANSI y DIN
Característica ANSI DIN| Origen | Estados Unidos | Alemania |
| Uso principal | Mercado estadounidense e internacional | Europa y mercado internacional |
| Clasificación habitual | Class 150, 300, 600 | PN 10, 16, 25, 40 |
| Unidades frecuentes | Pulgadas y psi | Milímetros y bar |
| Aplicaciones | Tuberías, válvulas, bridas y equipos industriales | Tuberías, válvulas, bridas y componentes mecánicos |
¿Los componentes ANSI y DIN son compatibles?
No siempre. Aunque dos piezas tengan un diámetro nominal similar, pueden presentar diferencias en:
Diámetro exterior.
Espesor de pared.
Dimensiones de la brida.
Número y diámetro de los pernos.
Distancia entre perforaciones.
Presión y temperatura de trabajo.
Tipo de conexión o sellado.

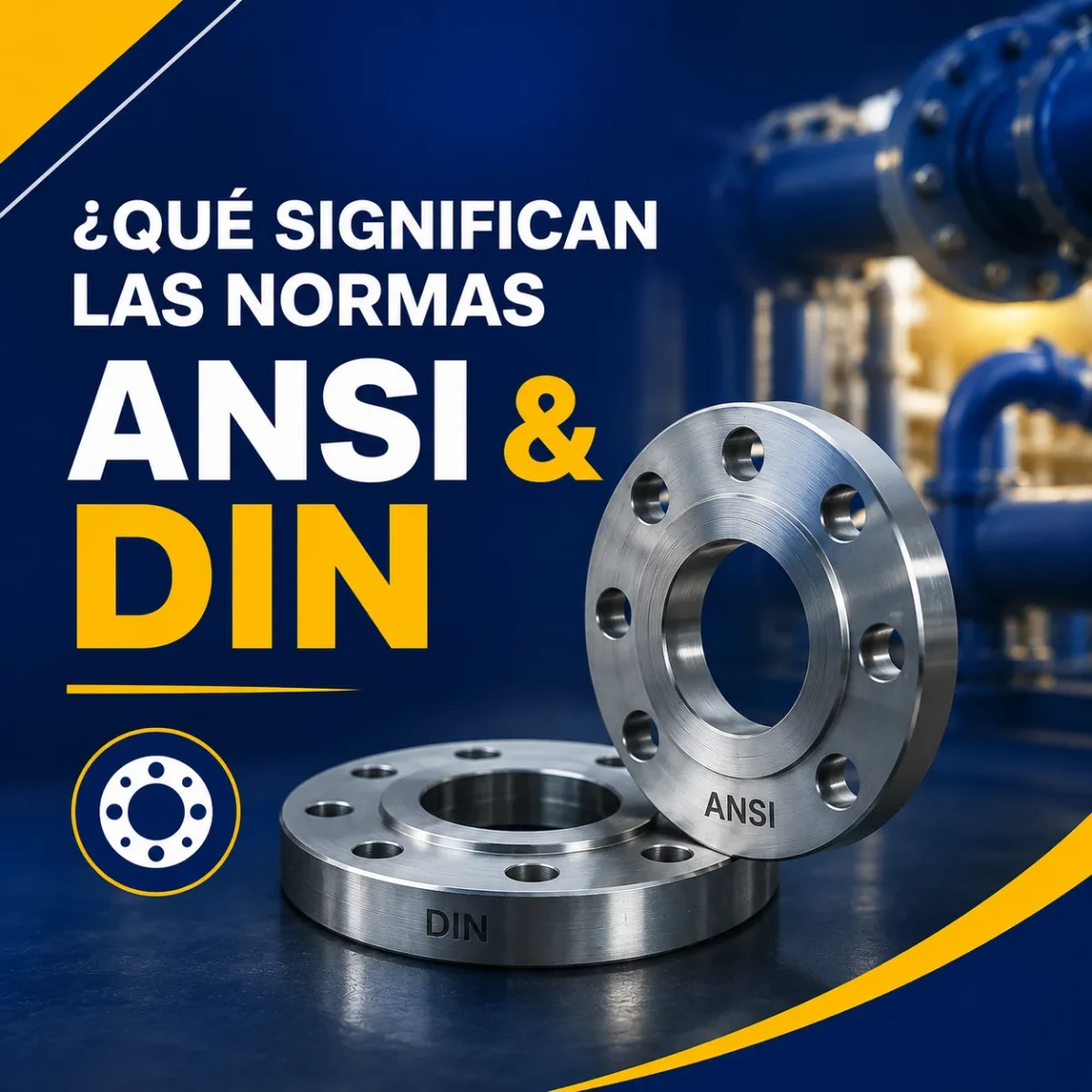

Por ejemplo, una brida ANSI y una brida DIN podrían no coincidir en sus perforaciones, incluso cuando ambas correspondan al mismo diámetro nominal. Por esta razón, no se deben conectar componentes de diferentes normas sin comprobar previamente sus especificaciones.
También es importante recordar que las clasificaciones Class y PN no tienen una equivalencia directa en todos los casos. La selección debe realizarse consultando las tablas técnicas de la norma y las recomendaciones del fabricante.
¿Por qué son importantes estas normas?
El cumplimiento de normas técnicas ayuda a:
Aumentar la seguridad de la instalación.
Seleccionar componentes adecuados para la presión y temperatura del sistema.
Facilitar el mantenimiento y reemplazo de piezas.
Evitar fugas, fallas y conexiones incompatibles.
Estandarizar dimensiones y procesos de fabricación.
Mejorar la calidad y confiabilidad del proyecto.
¿Qué se debe revisar antes de elegir?
Antes de comprar o instalar un componente ANSI o DIN, se recomienda verificar:
El diámetro nominal requerido.
La presión y temperatura de operación.
El tipo de fluido transportado.
El material del componente.
Las dimensiones y el patrón de perforación.
La norma específica indicada en el proyecto.
La compatibilidad con los demás elementos del sistema.
Conclusión
ANSI y DIN son sistemas de normalización que permiten identificar las características técnicas de los componentes industriales. La principal diferencia se encuentra en su origen, unidades, dimensiones y forma de clasificar la presión.
Elegir la norma correcta es fundamental para garantizar una instalación segura, eficiente y compatible. Antes de combinar piezas ANSI y DIN, siempre se deben comparar sus fichas técnicas y confirmar que sus dimensiones y condiciones de trabajo sean adecuadas.
